VRF Fujitsu для небольшого здания: когда система выгоднее отдельных сплит-систем
Мини-VRF оправдана, когда зон много, фасад закрыт для наружных блоков, а пики нагрузки приходятся на разные часы. Разбираем пример офиса на шесть зон, коэффициенты подключения и одновременности, трассы и наружные блоки Fujitsu AJY.

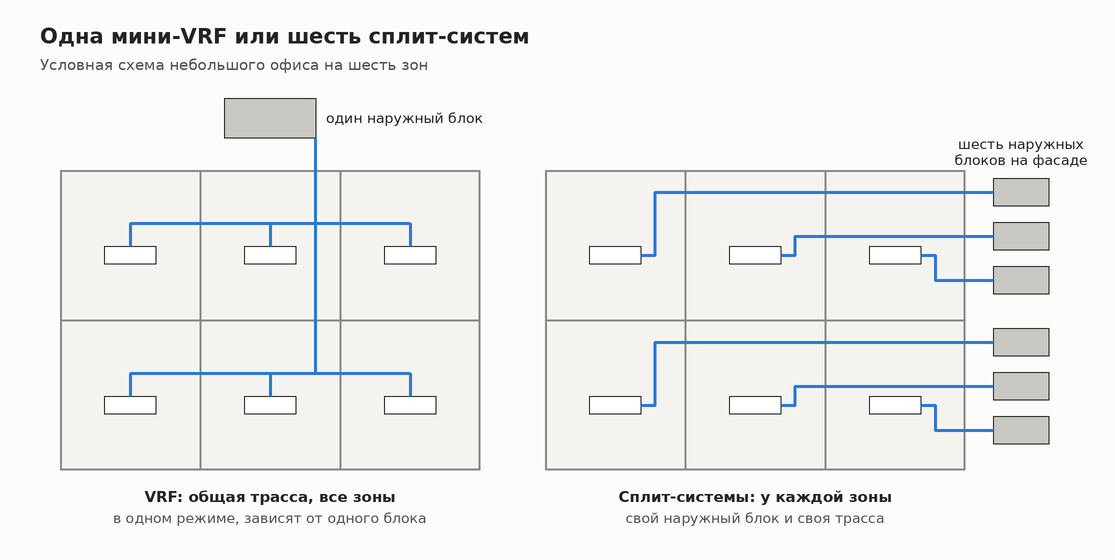

Чтобы понять, когда VRF для небольшого здания выгоднее отдельных сплит-систем, сравнивают число зон, место под наружные блоки, длину трасс и то, как распределены пиковые нагрузки по времени. Если помещений много, фасад закрыт для блоков, а комнаты набирают пиковую нагрузку в разные часы, одна мини-VRF с общим наружным блоком решает задачу компактнее. Для двух-трёх комнат и для помещений, которым нужен независимый резерв, сплит-системы остаются проще.
Сначала зоны и их нагрузки
Зона — помещение или группа помещений с одним режимом и одним расписанием: кабинет, переговорная, ресепшен, открытый зал. Для каждой зоны считают теплопритоки и отдельно отмечают час пиковой нагрузки. Восточные кабинеты нагреваются утром, западные — после обеда, переговорная — только во время встреч.
Границы зон проводят по трём признакам: ориентация и остекление, режим использования и внутренние источники тепла. Кабинеты с одной стороной фасада и одинаковым графиком можно объединить, а переговорную, ресепшен у входа и комнату с оргтехникой выделяют отдельно. Каждая зона получает свой внутренний блок и свою уставку, поэтому лишнее объединение потом не исправить настройкой.
Отсюда два разных числа. Сумма номинальных мощностей внутренних блоков определяет, сколько оборудования стоит в помещениях. Пиковая нагрузка здания — максимальная сумма нагрузок зон в один и тот же час — определяет, сколько холода должен выдать наружный блок. Отношение второго к первому называют коэффициентом одновременности: чем сильнее разнесены пики, тем меньше наружный блок можно взять относительно суммы внутренних.
Коэффициент подключения на примере офиса
Коэффициент подключения — отношение суммы номинальных мощностей внутренних блоков к мощности наружного блока. Допустимый диапазон задаёт производитель для каждой серии; его проверяют по технической документации конкретной модели.

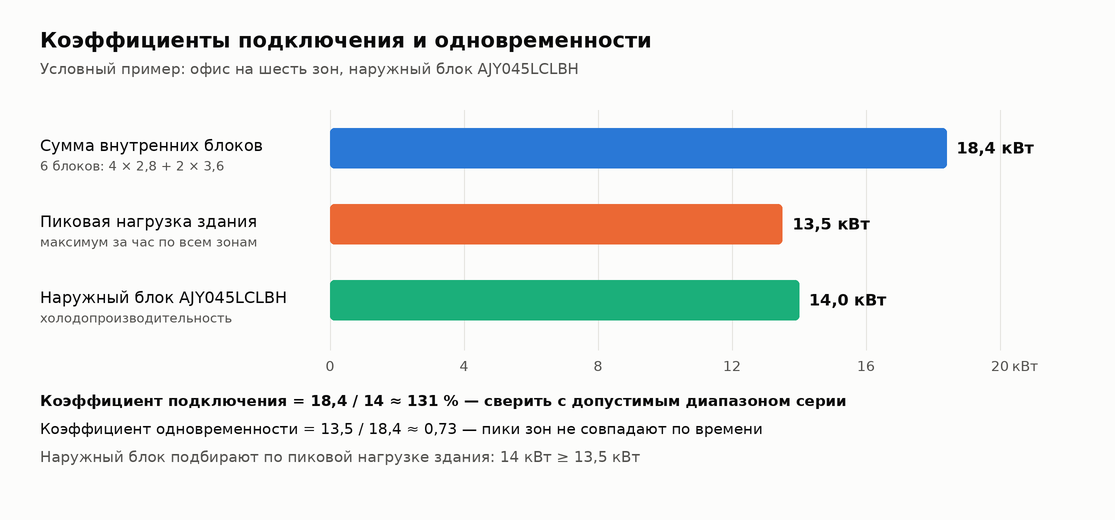

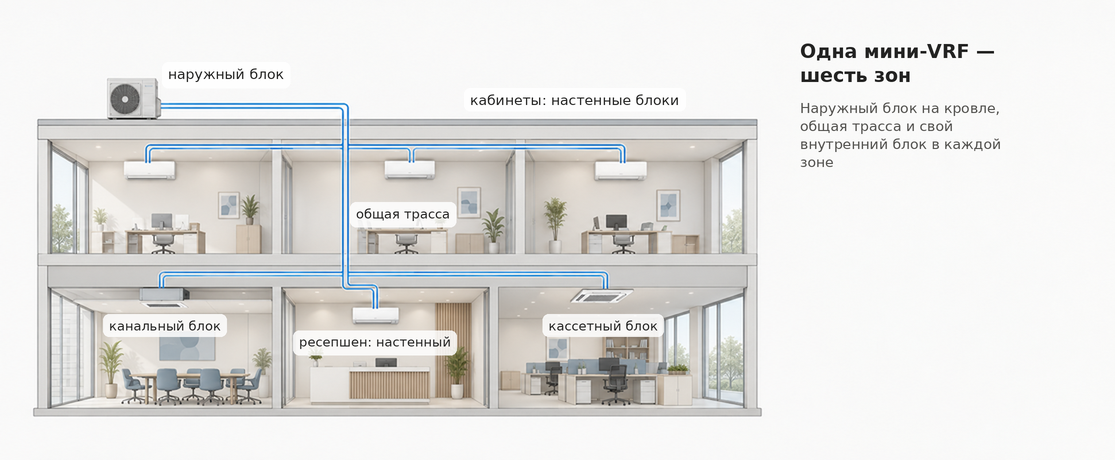

Пусть в небольшом офисе в Москве шесть зон: три кабинета и ресепшен по 2,8 кВт с настенными блоками ASYA009GCGH, переговорная с канальным ARXD012GLEH и открытая зона с кассетным AUXB012GLEH по 3,6 кВт. Сумма внутренних блоков — 18,4 кВт. Почасовой расчёт показал пиковую нагрузку здания 13,5 кВт, то есть коэффициент одновременности около 0,73. Наружный блок AJY045LCLBH холодопроизводительностью 14 кВт подключает до девяти внутренних блоков, коэффициент подключения получается 18,4 / 14 ≈ 131 %. Его сравнивают с допустимым диапазоном серии; если значение выходит за верхнюю границу, переходят к AJY054LCLBH (18,4 / 15,1 ≈ 122 %) или уменьшают индексы внутренних блоков.
Мини-VRF Fujitsu в нашем ассортименте
У нас представлены наружные блоки VRF Fujitsu серии AJY. Все они двухтрубные: зоны одной системы работают в общем режиме — охлаждения или обогрева. Модели различаются числом внутренних блоков и допустимыми трассами:
| Наружный блок | Холод / тепло, кВт | Внутренних блоков, до | Длина трассы, до, м | Перепад высот, до, м | Питание |
|---|---|---|---|---|---|
| AJY040LCLBH | 12,1 / 13,6 | 8 | 80 | 30 | 380 В |
| AJY045LCLBH | 14 / 16 | 9 | 80 | 30 | 380 В |
| AJY054LCLBH | 15,1 / 16,2 | 10 | 80 | 30 | 380 В |
| AJY040LBLBH | 12,1 / 13,6 | 8 | 180 | 50 | 220 В |
| AJY054LELBH | 15,5 / 18 | 10 | 180 | 50 | 380 В |
| AJY072LELBH | 22,4 / 25 | 40 | 400 | 50 | 380 В |
Компактные LCLBH высотой 998 мм подходят для небольших зданий с короткой трассой. AJY040LBLBH и AJY054LELBH допускают трассу до 180 м, а AJY072LELBH и старшие модели серии — до 400 м и до 40 внутренних блоков. Наружные блоки серии работают на обогрев до −20 °C.
Какие внутренние блоки подключать
К одной системе подключают разные типы: настенные ASYA для кабинетов, канальные ARXD и ARXK для помещений с подвесным потолком и скрытой раздачей, канальные ARXA большей мощности, кассетные AUXB и AUXM для открытых залов. Тип выбирают по помещению, а мощность — по нагрузке зоны. Перед заказом проверяют, что выбранные внутренние блоки предназначены для подключения к этой серии наружных блоков: совместимость указана в документации.
Трассы, режимы и автоматика
Длину трассы считают от наружного блока до самого дальнего внутреннего, перепад высот — между наружным и внутренними блоками. Для двухэтажного здания с блоком на кровле обычно хватает компактной LCLBH, для длинного корпуса или блока во дворе нужны исполнения с трассой до 180 м.
Поскольку система двухтрубная, все зоны одновременно охлаждаются или обогреваются. Если в межсезонье переговорной нужен холод, а угловому кабинету — тепло, выбирают систему с рекуперацией тепла: у Fujitsu это отдельная серия VR-IV с распределительными RB-блоками. Для управления зонами предусматривают центральный пульт или интеграцию с диспетчеризацией: расписания, ограничение уставок, общий выключатель здания.
Резервирование и когда оставить сплит-системы
Все зоны VRF зависят от одного наружного блока. Поэтому серверную, щитовую и другие помещения, которым нужен холод независимо от остальной системы, подключают к отдельным сплит-системам. Сплит-системы выгоднее и тогда, когда помещений два-три, у каждого свой арендатор или фасад позволяет без ограничений разместить наружные блоки.
Порядок подбора:
- Разбить здание на зоны и посчитать нагрузку каждой по часам.
- Найти пиковую нагрузку здания и подобрать наружный блок.
- Выбрать типы и мощности внутренних блоков, посчитать коэффициент подключения и сверить его с допустимым диапазоном.
- Проверить длину трассы, перепад высот и число внутренних блоков.
- Определить, нужно ли одновременно охлаждать одни зоны и обогревать другие.
- Выделить помещения с требованием резерва на отдельные сплит-системы.
