Дренаж кондиционера Fujitsu: как предотвратить протечки и запахи

Дренаж кондиционера отводит воду, которая образуется на теплообменнике внутреннего блока при охлаждении и осушении воздуха. Чтобы не появились протечки и застойный запах, трассу прокладывают с постоянным уклоном вниз, без провисаний и подъёмов, соединения фиксируют, а отвод воды проверяют до сдачи монтажа.

Откуда в кондиционере берётся вода

Во время охлаждения влажный комнатный воздух проходит через холодный теплообменник. Часть влаги конденсируется, попадает в поддон и по шлангу выводится наружу либо в предусмотренную точку слива. Это нормальный процесс, а объём воды меняется вместе с температурой и влажностью воздуха.

Неполадка становится заметной как последовательность событий: вода перестаёт свободно уходить, уровень в поддоне повышается, затем капли появляются под внутренним блоком или на стене. Причиной бывает засор, провисание шланга, обратный уклон, неплотное соединение либо замерзание наружного участка. Конденсат на самой трассе возникает по другой причине — при повреждённой или недостаточной теплоизоляции труб.

Руководство по монтажу Fujitsu для семейства KMCC требует теплоизолировать и газовую, и жидкостную трубы. Для помещений с ожидаемой влажностью 70–80 % производитель указывает толщину изоляции не менее 15 мм, выше 80 % — не менее 20 мм. Эти значения относятся к указанному семейству: для другой модели параметры сверяют с её инструкцией.

Как прокладывают дренажную трассу

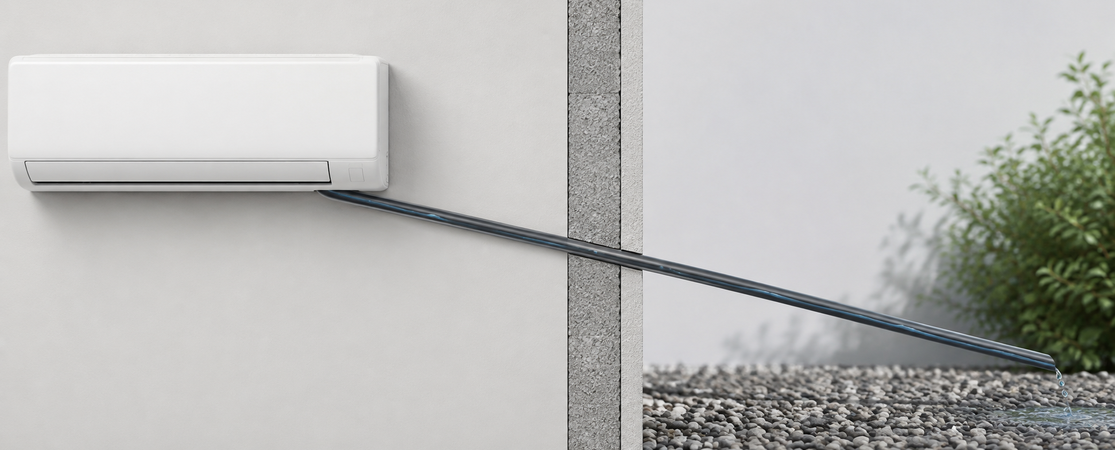

Свободный слив начинается с положения внутреннего блока. Монтажную пластину закрепляют строго по горизонтали и вертикали: перекос может направить воду мимо штатного выхода поддона. Отверстие в стене выполняют так, чтобы наружный край был ниже внутреннего. В руководстве KMCC указан перепад 5–10 мм на толщину стены.

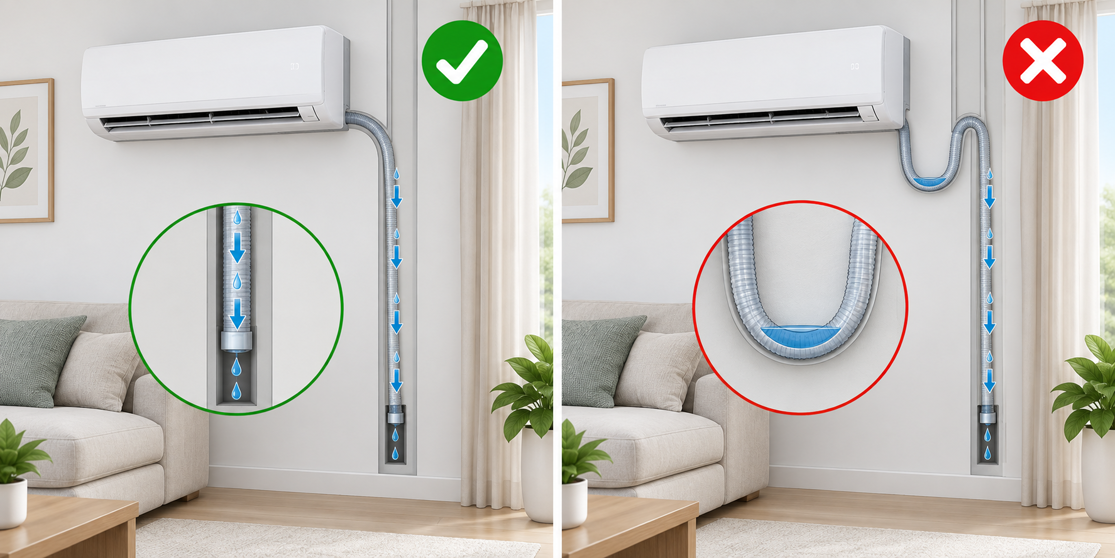

Сам дренажный шланг укладывают ниже медных труб и ведут вниз по всей доступной длине. Карманы и участки с подъёмом удерживают воду, поэтому в них быстрее накапливаются загрязнения. При перестановке шланга с одной стороны блока на другую его вставляют до упора и закрепляют штатным винтом, а свободный дренажный патрубок закрывают заглушкой без зазора.

Если самотёчный уклон получить нельзя, проектируют дренажную помпу. Её выбирают по высоте подъёма и длине линии, оставляя доступ для очистки. Помпа не исправляет пережатый шланг и не отменяет проверку трассы.

Наружный конец располагают так, чтобы вода не попадала на фасад, проход, проводку или оборудование. В холодной зоне учитывают замерзание. Fujitsu предупреждает: лёд перекрывает шланг и способен вызвать утечку воды из внутреннего блока; при работе на охлаждение при температуре ниже 0 °C требуется защита дренажа от замерзания.

Почему появляется запах

Застойная вода и влажные отложения в поддоне или шланге создают среду для микроорганизмов. Обычно запах усиливается после запуска вентилятора, а при осмотре находят слизистый налёт и затруднённый слив. В таком случае очищают теплообменник, поддон и доступную часть дренажной линии средствами и способом, допустимыми для оборудования. Просто добавить ароматизатор недостаточно.

Есть и другой сценарий. В руководстве пользователя Fujitsu отмечено, что внутренний блок может поглощать запахи текстиля, мебели или табачного дыма и затем возвращать их в комнату. Поэтому запах при включении ещё не доказывает неисправность дренажа. Сначала проверяют фильтры, теплообменник, поддон и фактический проход воды по шлангу.

При подключении к канализации нужен узел, который не пропускает воздух из трубы в помещение. Обычный перегиб тонкого шланга нельзя считать надёжным гидрозатвором: конструкцию определяют по проекту, сохраняя ревизию и свободный сток.

Что проверить до установки кондиционера

Выбор мощности и трассы лучше вести одновременно. Если сначала определить место блока только по интерьеру, позднее может оказаться, что дренаж приходится поднимать помпой, выводить на проход или вести длинным участком без нужного перепада.

До заказа монтажа собирают исходные данные:

1. Площадь, высоту и назначение комнаты, число людей и режим использования.
2. Площадь и ориентацию остекления, прямое солнце, шторы или внешнее затенение.
3. Теплопритоки от компьютеров, кухни и другого постоянно работающего оборудования.
4. Открытые проёмы и смежные комнаты, которые владелец рассчитывает охлаждать одним блоком.
5. Место внутреннего и наружного блоков, длину трассы, доступный перепад и конечную точку слива.

Расчёт «только по квадратным метрам» не учитывает солнце, стекло, людей и технику. Важны также минимальная производительность инвертора, распределение воздуха и шум на подходящем режиме.

Внутренний блок размещают так, чтобы вход и выход воздуха не были перекрыты, поток охватывал комнату и не дул постоянно на людей. В режиме охлаждения или осушения не следует надолго фиксировать жалюзи слишком низко. Для KMCC Fujitsu рекомендует положения 1–3: при положении 4–6 дольше 30 минут автоматика возвращает жалюзи в положение 3, чтобы снизить риск капель конденсата.

Наружный блок ставят на прочное основание с доступом для обслуживания и свободным воздухообменом. Режим Outdoor Unit Low Noise уменьшает частоту вращения компрессора и скорость вентилятора, поэтому его наличие учитывают как рабочий режим, а не как замену правильному месту установки. Точные расстояния, длину и перепад холодильной трассы проверяют по руководствам выбранных внутреннего и наружного блоков.

Как принимают монтаж

После сборки мастер проливает воду в поддон или применяет предусмотренный производителем способ проверки. Наблюдают, выходит ли вода в конечной точке, нет ли капель у блока, соединений и прохода через стену. Затем кондиционер запускают: в контрольном списке Fujitsu отдельно указаны нормальная работа дренажа, отсутствие необычного шума и вибрации.

Маршрут скрытой трассы и место ревизии фиксируют до отделки. Пользователю показывают доступ к фильтрам и объясняют признаки переполнения.

Воду под корпусом нельзя считать мелкой особенностью. В руководстве Fujitsu утечка из блока указана как причина немедленно остановить кондиционер, отключить питание автоматом или вилкой и обратиться к продавцу либо авторизованному специалисту. Самостоятельно вскрывать подключённый блок и прочищать скрытую линию давлением небезопасно: можно разъединить шланг внутри стены и увеличить повреждение.

Короткий список профилактики

Перед сезоном очищают фильтры и осматривают доступную часть внутреннего блока. Во время работы следят, появляется ли вода в штатной точке отвода и нет ли влажных пятен на стене. Если поток стал слабее, возникло бульканье или устойчивый сырой запах, проверку не откладывают до явной протечки.

Исправный дренаж остаётся незаметным: вода свободно уходит, трасса не потеет, а воздух не приобретает запах из сливной линии. Такой результат обеспечивают не отдельной «прочисткой на всякий случай», а согласованными решениями — подходящим местом блоков, непрерывным уклоном, надёжными соединениями, теплоизоляцией и контрольным проливом после монтажа.
